主要参数

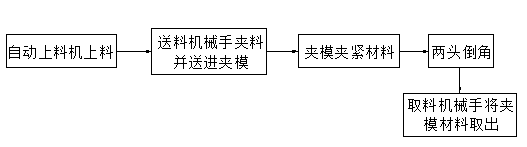

机器动作流程：

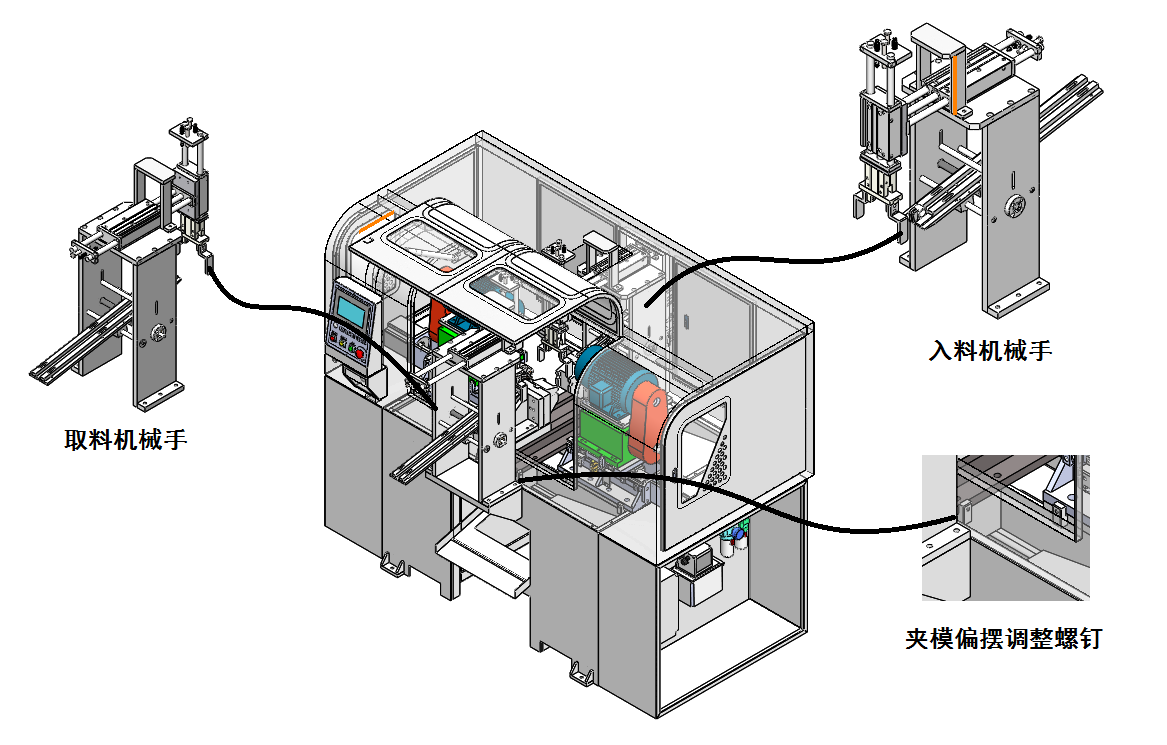

设备简图：

主要特点：

1．本机一次性同时完成管材的端面、及内角倒角。棒材的外角，或棒料的两端打中心孔均可一次完成。

2．夹模一次性装夹加工，左右机头相对夹模同心度高， 调整夹模偏摆操作简单方便。

3．入料采用上料机，存放容量大，无需人工列料，一人可操作3台设备。

4．机头本体采用QT300材料铸造，并经过精密的卧式加工而成。

5．主体结构采用低炭钢焊接，并经过退火去应力处理，经久耐用，不变形。

6．刀盘采用三槽结构，调整方便，可同时安装平面刀、外角刀，内角刀。

7．导向线轨采用滚柱型，精度高，并配有自润滑系统。

9．设备具有手动及自动转换功能。

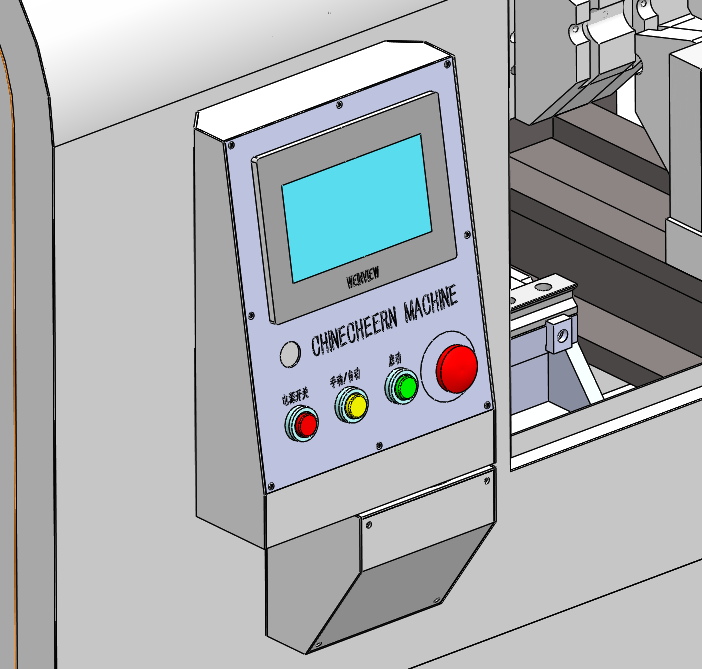

10．采用PLC控制设备的上料、送料、夹紧、倒角及出料。

11. 交机时提供整机易损件图纸、整机电、气、油控制图及使用说明书。

主要结构：

设备主要由机床床身、动力系统、进给系统、送料机构、夹紧机构、控制系统、自动润滑系统及液压系统及上料机、刀盘附件等组成。

送料及出料机构：入料及取料均采用机械手，避免产品在入料及取料的过程中的刮碰。机械手全由体控制，节奏紧凑，定位精度高。

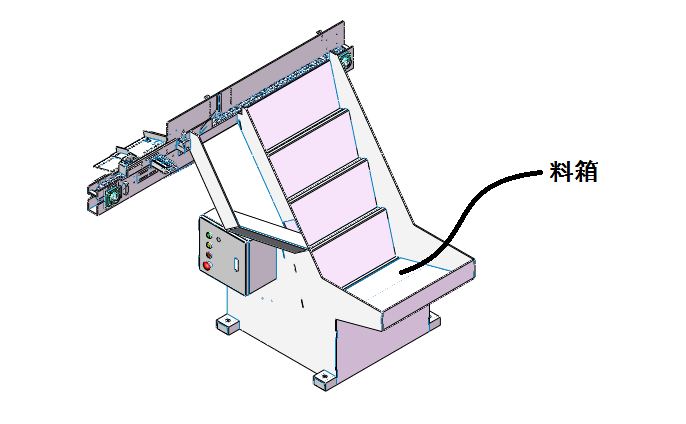

自动上料机：自动上料机最大的功能是将同一规格的材料集中放进料箱中，上料机的出料口与倒角机的入料槽相连接，从而实现自动上料功能。上料机有料满自动检测功能。

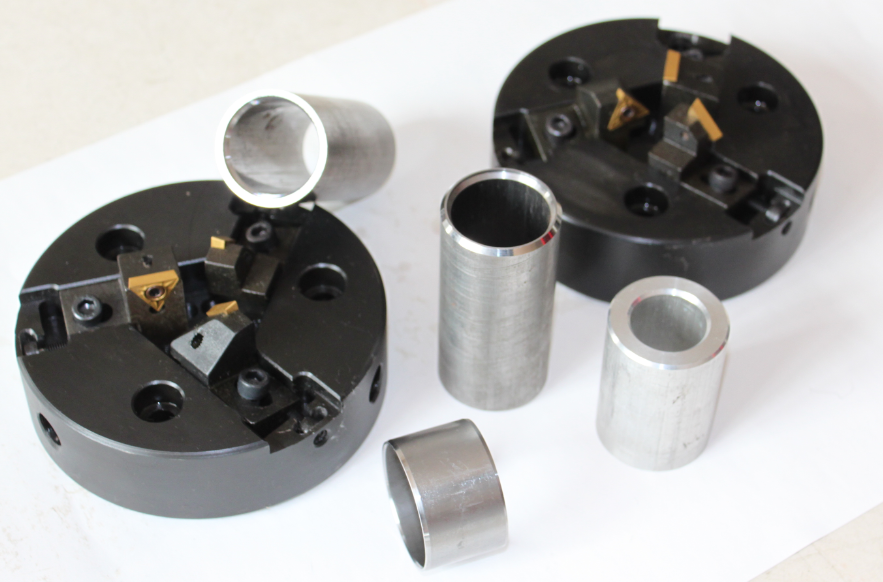

刀盘：刀盘基体采用优质炭素钢制作，刀盘端面等分制作三条安装刀架的固定槽，刀架可根据材料的大小，作径向调整。

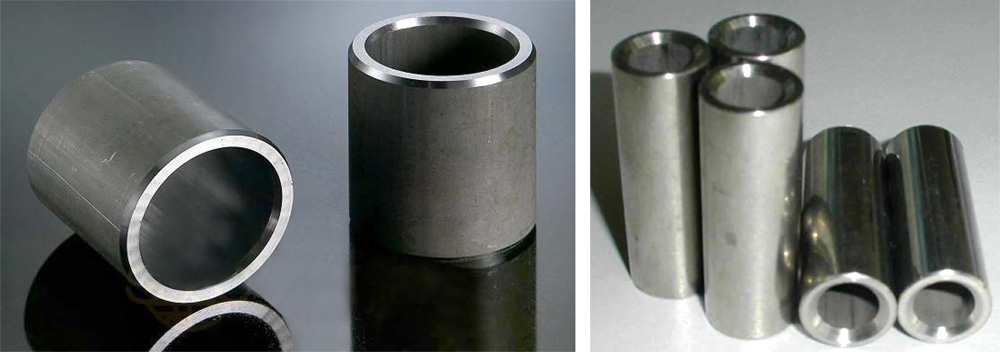

适用于钢管，铁管，不锈钢管，铝管，铜管内角、外角、平端面加工及规则的六方、矩形端面孔的内角加工。
