NC-60-500主要特性
1.高強度的機身,結構穩定、堅固。 設備主體顏色為咖啡色。
2. 儲料槽:接輸送帶送料,儲存200-300支工件,並向上料機構供件;
3.上下料機構:當工件加工完成,向加工位上料,並同時完成一次下料;
4.車頭座加裝高科技自潤軸承,高精度使用壽命長。
5.刀盤:其上安裝車削刀具,刀具隨刀盤旋轉,每一刀盤安裝一把中心钻。
6.刀臺及其定位:即刀盤的安裝座,含轉軸及滑槽,工件一端加工時,在軸向有機械限位。
7.刀臺導軌:供刀臺軸向的初定位及移動,保證移動範圍內其旋轉中心與工件中心的同軸度。
8.旋轉系統:為刀盤的旋轉提供動力,轉速可根據實際材料定制,或通過變頻機構來進行調整。
9.其他:設備具自動及手動操作功能。
10.電氣部分:PLC電控系統,含計數器,急停按鈕,單步操作按鈕。
11.技術檔部分:提供整機設計圖,整機電氣控制及電路圖,快換模具設計圖,易損件零件圖,設備操作指導使用說明書,維修保養說明書。
適用範例:
NC-60-500主要參數
型 號
NC-60-500
加工範圍
¢20-60mm
進料方式
摇臂送料
控制方式
PLC+按鈕開關
工作方式
自動進料、自動钻孔、自動落料
油壓泵
單連泵
加工長度
80-500mm
刀具
A型中心头
外型尺寸 L*W*H

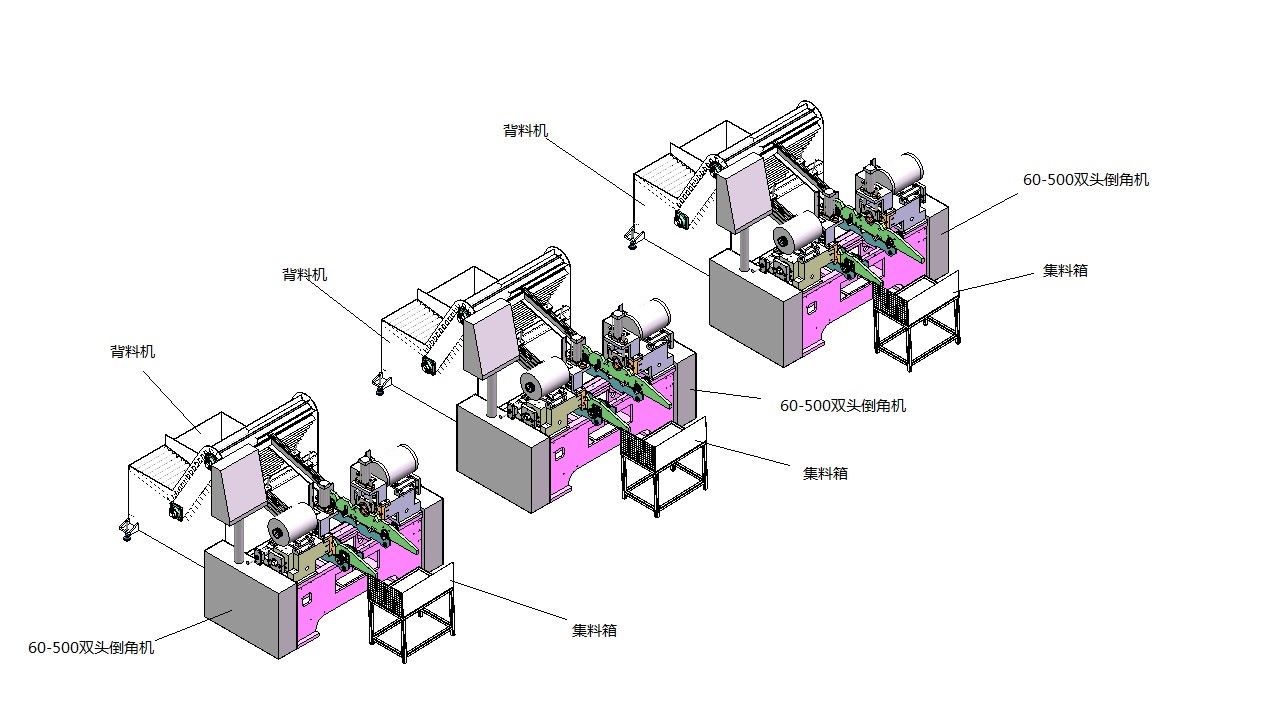

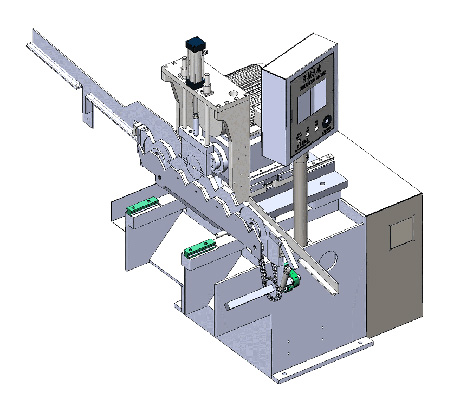

NC-60-500主要工作機構結構圖及說明

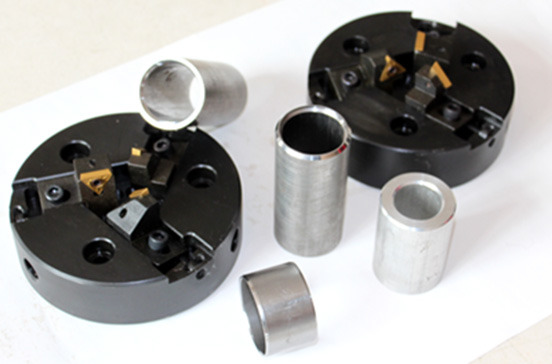

刀盤圖示

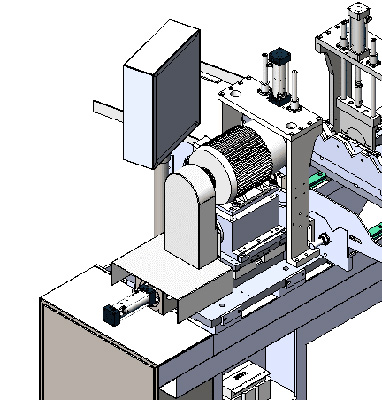

長度調整部分圖示
刀盤經特殊設計,刀片規格化,調整刀具簡易快速,刀片属于标准件,市场可购买 长度调节方便、快捷,手动节长度

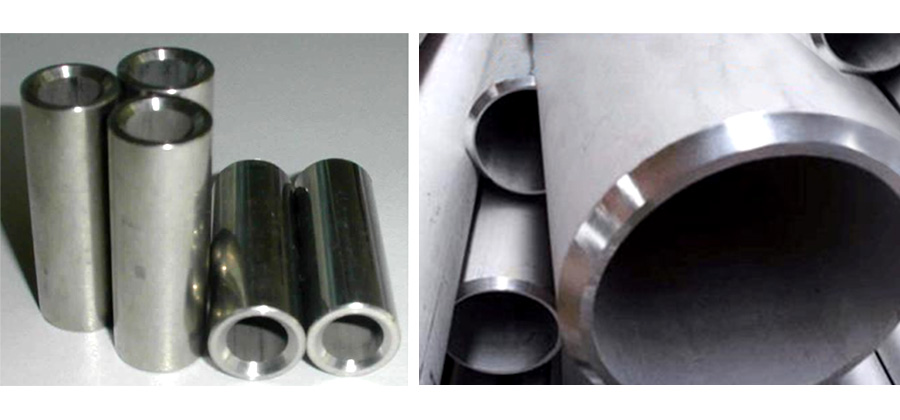

适用于钢管,铁管,不锈钢管,铝管,铜管内角、外角、平端面加工及规则的六方、矩形端面孔的内角加工。
